Залізобетонні опори ЛЕП — основний елемент надійних повітряних ліній електропередач в Україні. Правильний вибір типу та марки конструкції визначає безпеку, довговічність і вартість усього проєкту. У цій статті розглянемо, які бувають опори, як класифікуються та за якими критеріями підбирати їх під конкретні умови монтажу.
У BM BETON ми випускаємо та постачаємо якісні залізобетонні опори ЛЕП, які повністю відповідають ДСТУ. Купити ці вироби безпосередньо у виробника означає отримати контроль якості на кожному етапі й оптимальне співвідношення ціни та надійності.
Що таке опори ЛЕП і які завдання вони вирішують
Стандартна конструкція складається зі стійки або вертикального стрижня (задає висоту), фундаменту або основи (підземна частина) і траверс із консолями.
Опори ЛЕП:
- фіксують, утримують дроти та грозозахисні троси на потрібній висоті;
- забезпечують безпечні відстані до землі, будівель і перешкод;
- запобігають коротким замиканням.
Вироби беруть на себе механічні перевантаження від вітру, ожеледі, ваги дротів та власної маси.
За матеріалом опори діляться на дерев’яні, металеві та залізобетонні. Для більшості проєктів в Україні залізобетон став основним вибором завдяки довговічності, стійкості до корозії та помірній вартості обслуговування.
Стійки ЗБВ надійні, адже витримують експлуатацію в широкому діапазоні температур, не гниють і не потребують частого ремонту. Це робить їх універсальним рішенням для розподільних мереж від 0,4 до 35 кВ. На відміну від заліза, вони не бояться корозії.
Класифікація опор ЛЕП за конструктивним призначенням
За функціональним навантаженням опори ділять на кілька основних типів:
- Проміжні — найпоширеніші, встановлюються на прямих ділянках, призначені для утримування тільки ваги дротів.
- Кутові — монтуються на поворотах траси, сприймають додаткові навантаження від зміни напрямку.
- Анкерні — посилені конструкції. Використовуються для натягування дротів на прямих ділянках або при переходах.
- Кінцеві — встановлюються на початку або в кінці лінії, повністю сприймають односторонній натяг.
- Спеціальні (перехресні, транспозиційні) — випускаються для складних ділянок.
Усі типи опор ЛЕП вирізняються посиленою конструкцією в зонах максимального навантаження. Вибір залежить від конфігурації траси та розрахункових зусиль.

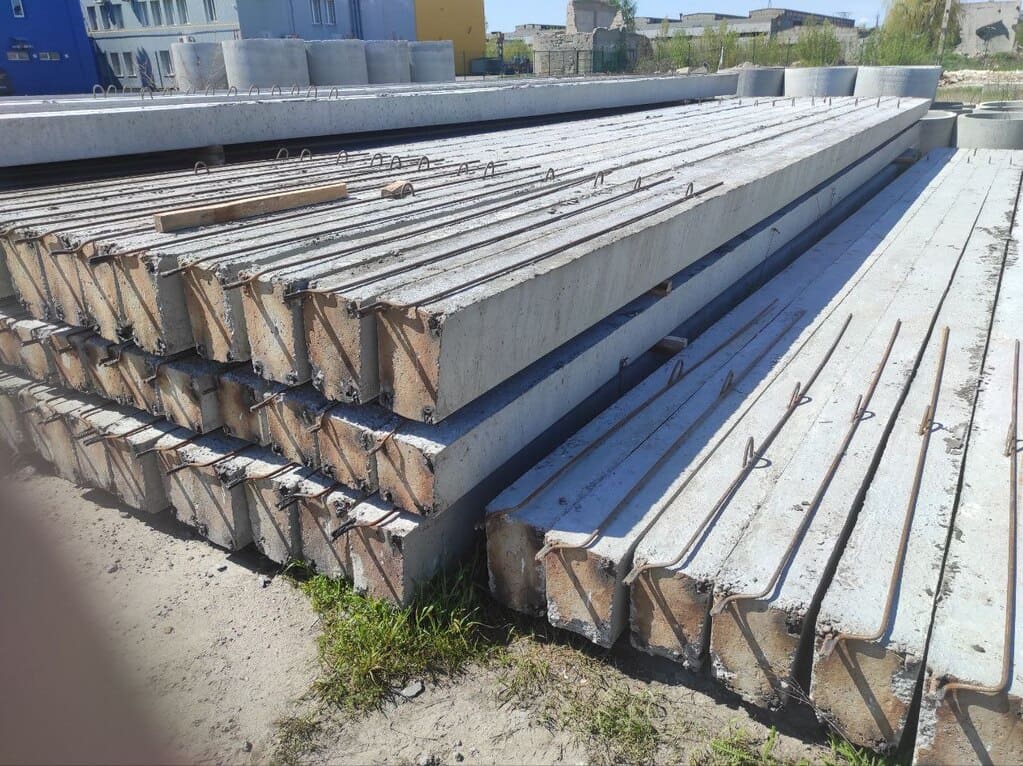

Типи залізобетонних опор ЛЕП: марки СВ та їхні характеристики
Найпоширеніші в Україні — вібровані стійки марки СВ (стійка вібрована). Маркування розшифровується просто: наприклад, 105-3,6 означає довжину 10,5 м і розрахунковий згинальний момент 3,6 тс·м.

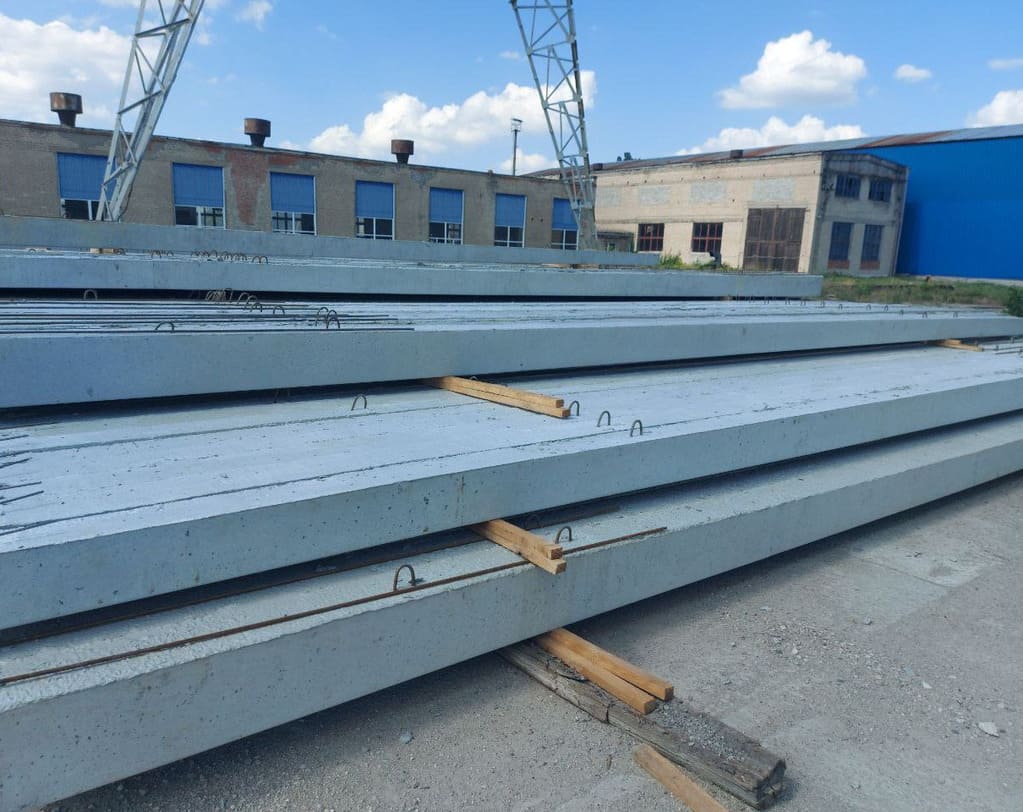

Моделі саме такої марки можна придбати на нашому сайті. Якщо вам потрібно купити залізобетонні опори ЛЕП, зверніть увагу й на інші типи, які ми пропонуємо. Це конструкції СВ 95-2 довжиною 9500 мм і згинальним моментом 2 тс·м або посилені СВ 105-5 зі згинальним моментом 5 тс·м.
Опори виготовляються методом вібропресування у стаціонарних формах із застосуванням технології попередньо напруженого залізобетону. Це виключає появу внутрішніх порожнин і тріщин. Завдяки високій щільності бетону М400 вироби мають підвищену вітростійкість, гідростійкість та високу морозостійкість.
Ключові критерії вибору опори ЛЕП під конкретні умови монтажу
Якщо для вас є актуальним вибір опори ЛЕП, перед купівлею звертайте увагу на низку параметрів.
| Умови | Рекомендації |
| Тип ґрунту | У щільних ґрунтах (глина) — стандартне заглиблення 2–2,5 м. У слабких (торф, пісок) — збільшене або з ригелями. |
| Кліматичний район | Високе ожеледне навантаження — опори з вищим моментом (СВ 105-5 і вище). |
| Клас напруги | 0,4–10 кВ — СВ 95/105. Вищі напруги — посилені або металеві комбінації. |
| Відстань між опорами | Для 0,4 кВ — 30–50 м, 6–10 кВ — 60–100 м. |
Рельєф місцевості та напрямок вітрів впливають на розрахунок. У сільській місцевості часто достатньо стандартних проміжних опор, у міській мережі — кутових та анкерних через щільну забудову.
Порівняння залізобетонних опор із дерев’яними та металевими
Залізобетонні опори вигідно вирізняються терміном служби 50–70 років. Дерев’яні, навпаки, зберігають характеристики ненадовго, 10–15 років, потребують просочення та частої заміни. Металеві (ґратчасті або багатогранні) легші, але водночас значно дорожчі в обробці антикорозійним покриттям.
Купити залізобетонні опори ЛЕП вигідно завдяки низці переваг. Це мінімальне обслуговування, висока стійкість до корозії та вогню, доступна вартість монтажу. У більшості проєктів в Україні саме залізобетонна стійка ЛЕП забезпечує найкращий баланс ціни та якості.
«Правильний вибір марки залізобетонної опори ЛЕП з урахуванням ґрунту та клімату дозволяє заощадити до 30% на обслуговуванні лінії протягом усього терміну експлуатації».
Як купити залізобетонні опори ЛЕП: на що звернути увагу під час вибору постачальника
Під час замовлення перевіряйте:
- наявність власного виробництва та відповідність ДСТУ;
- паспорти якості та сертифікати на кожну партію;
- можливість виготовлення на замовлення;
- умови доставки великогабаритних виробів;
- гарантійні зобов’язання та технічну підтримку.
У BM BETON ви отримуєте повний цикл: від консультації щодо вибору до доставки в Україні. Ми допоможемо підібрати оптимальні залізобетонні опори ЛЕП під ваші умови монтажу.
Де заборонено встановлювати опори ЛЕП?
Безпосередньо перед входом у будівлю, близько до лицьових фасадів будинків. Опори не повинні заважати вільному руху транспорту та пішоходів.
Коли потрібно міняти опори ЛЕП?
За наявності глибоких тріщин, слідів відшарування бетону, осідання, сильного зміщення ґрунту навколо фундаменту стовпа.
Що таке проміжні опори ЛЕП?
Конструкції, що встановлюються на прямих ділянках траси. Вони розраховані лише на підтримання дротів і не сприймають поздовжніх навантажень від їхнього натягу.
