При обустройстве теплотрассы для монтажа труб с горячей водой нужны специальные защитные конструкции. Они оберегают магистраль от нагрузок, коррозии и прочих негативных факторов. Для этих целей используют лотки теплотрасс.
Так называются железобетонные конструкции П-образной формы, предназначенные для прокладки трубопроводов под землей. Они защищают трубы от механических повреждений, влаги, вибраций, давления грунта и смещения почвы.
Лотки теплотрасс: что это такое

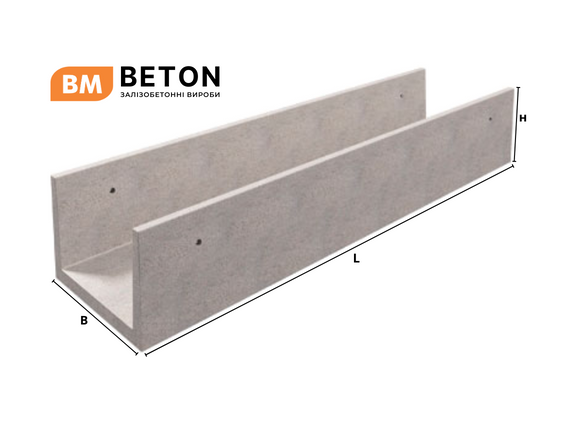

Так называются железобетонные изделия, которые имеют П-образную форму. По форме они адаптированы под размещение внутри магистрали. Для производства используют тяжелые марки бетона, прибегают к армированию с помощью сетки. Изделия не только защищают теплосеть от повреждений, но и предотвращают прорыв на территории над ней.
Железобетонные лотки для теплотрасс в соответствии с ГОСТом должны обладать высокой фактической прочностью и морозостойкостью. По этой причине для них используют тяжелые марки бетона. Важно, чтобы изделия были паропроницаемыми, невосприимчивыми к коррозии и с минимальными отклонениями толщины защитного слоя.
Для бетонного раствора при изготовлении лотков используют воду, песок, цемент, щебенку. Арматуру размещают на глубине 15 мм от поверхности лотка, наплывы и сколы на внешней стороне недопустимы. Такие конструкции предназначены для многолетней эксплуатации.
Для каких целей используют лотки
Теплотрассы, прокладываемые под землей, подвергаются ряду негативных воздействий. Бетонные лотки для теплотрасс прочные, влагонепроницаемые, не боятся коррозии и прочих негативных факторов. По этой причине без них не обходятся в процессе прокладывания магистралей.
Эти изделия выполняют сразу несколько важных функций:
- Защищают трубопровод от давления расположенной над ним земли. Конструкция может использоваться для водопроводных, паропроводящих и газовых магистралей, в том числе кабелей.
- Создают дополнительную тепловую защиту. При этом можно сэкономить средства на нагреве теплоносителя.
- Обеспечивают защиту внутренних инженерных коммуникаций от влаги. Для этого подземные лотки накрывают крышками и промазывают для надежной гидроизоляции.
- Предотвращают прямой контакт трубопровода с землей, животными и микроорганизмами. В итоге конструкция становится более стойкой к коррозии, реже ломается и дольше служит.
Если прокладывать теплотрассу без лотка, уровень теплоотдач от горячей воды в почву значительно увеличится. При этом элементы магистрали, в том числе запорная арматура, будут уязвимы к негативным факторам вроде физического давления почвы, воздействия грунтовых вод и так далее.
Гидроизоляция: обязательная процедура при монтаже лотков
Эти ЖБИ изделия должны не только обладать высокой прочностью и морозостойкостью, но также иметь защиту от влаги. Если магистраль прокладывают в месте, где много грунтовых вод, тогда может понадобиться попутный дренаж. Гидроизоляция бывает противонапорной (на внешней стороне лотка), безнапорной и противокапиллярной.
Для этих целей используют различные составы, в частности: битумные, композитные или полимерные. При обустройстве обмазочной гидроизоляции понадобится мастика. Внешние части лотков обрабатывают специальными красящими составами. Предварительно нужно организовать отлив или отвод воды, чтобы уменьшить ее уровень в канале.
Транспортировка и укладка лотков

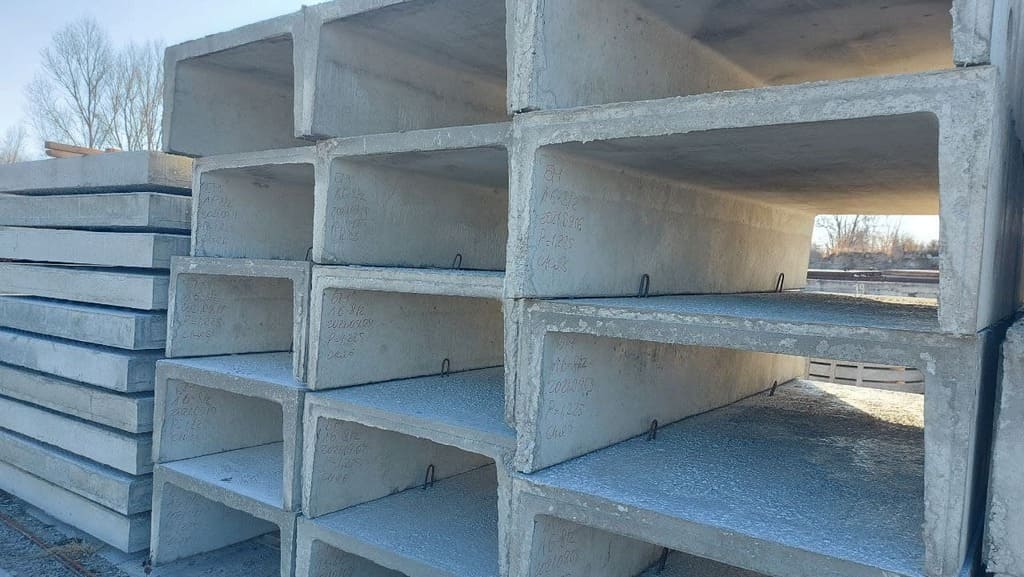

При перевозке изделий руководствуются требованиями ГОСТ. Их укладывают штабелями на специальные прокладки, чтобы исключить распорные усилия. Для перевозки используют грузовой транспорт. В зависимости от размеров и веса лотков может потребоваться специализированная техника (например, длинномерные грузовики или тралы). Изделия при транспортировке следует располагать горизонтально, укладывая их в штабели.
Лотки инженерных сетей укладывают в заранее подготовленные траншеи. Основание усиливают с помощью смеси из песка и гравия. Засыпка стабилизирует изделие и обеспечит его неподвижность. После этого делают насыпную подушку из виброплит, при этом гидроизоляция понадобится перед установкой лотка.
Далее переходят к установке опорных конструкций, свариванию трубопровода, монтажу арматуры и компенсаторов. Готовую систему нужно обязательно протестировать, чтобы убедиться в ее прочности и защитных свойствах. Чтобы предотвратить нерациональный расход тепла, обустраивают специальные кожухи.
Лотки для теплотрасс универсальны, их можно использовать в грунтах разных типов. Они не боятся интенсивных механических воздействий и формируют надежный канал для магистралей. Заказать эти изделия удобно на нашем сайте, мы выпускаем их в строгом соответствии с ГОСТом. В каталоге BM Beton вы найдете широкий ассортимент ЖБИ конструкций из тяжелых марок бетона.
